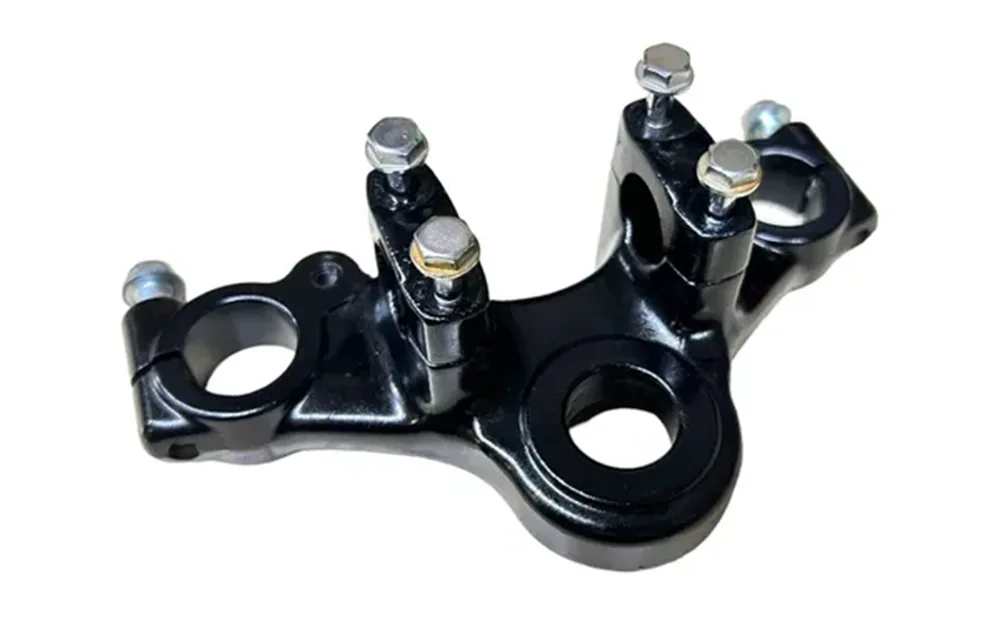

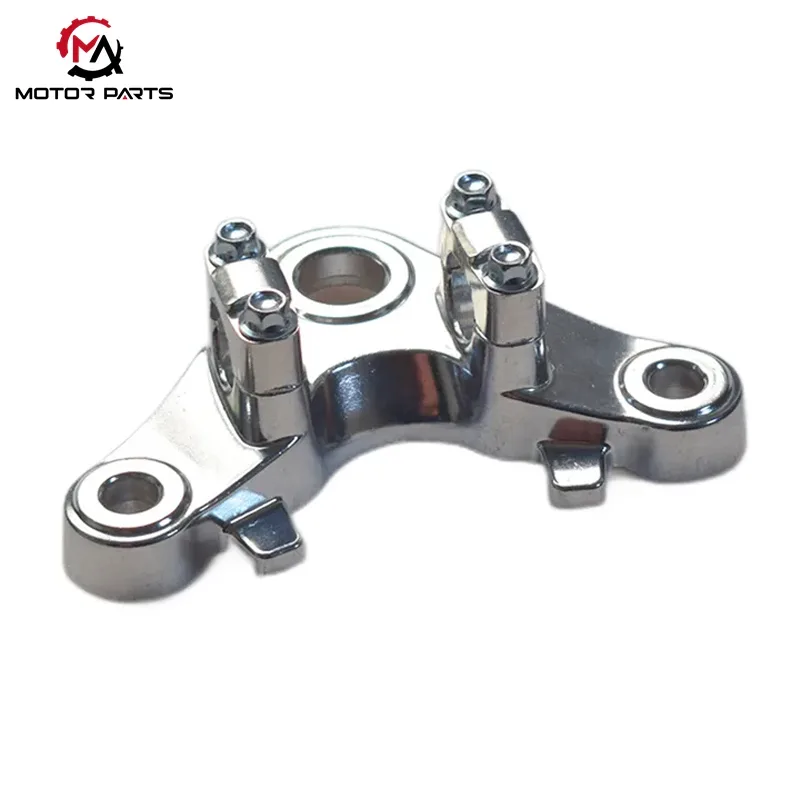

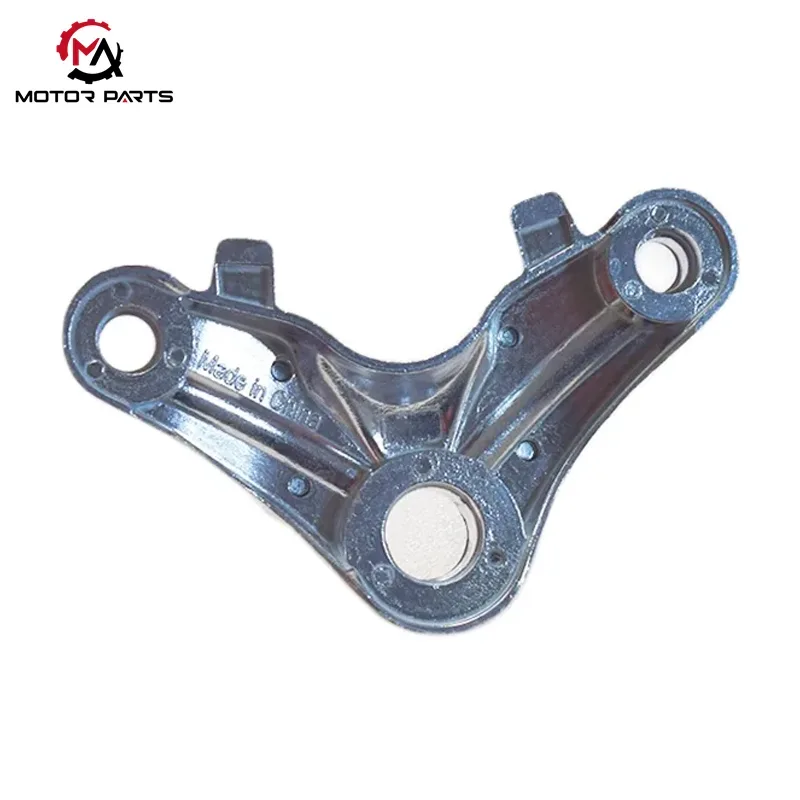

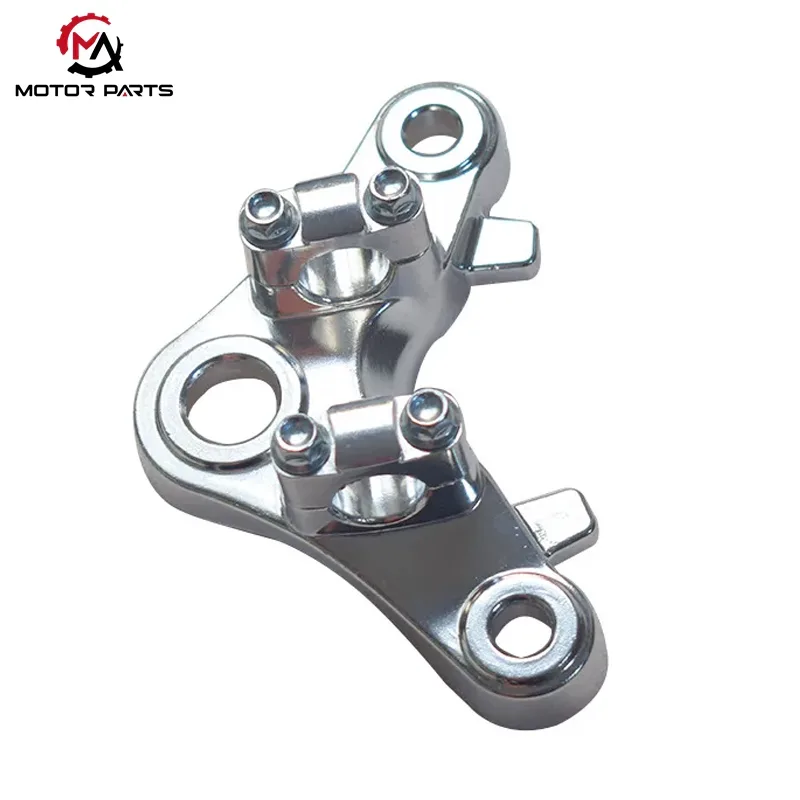

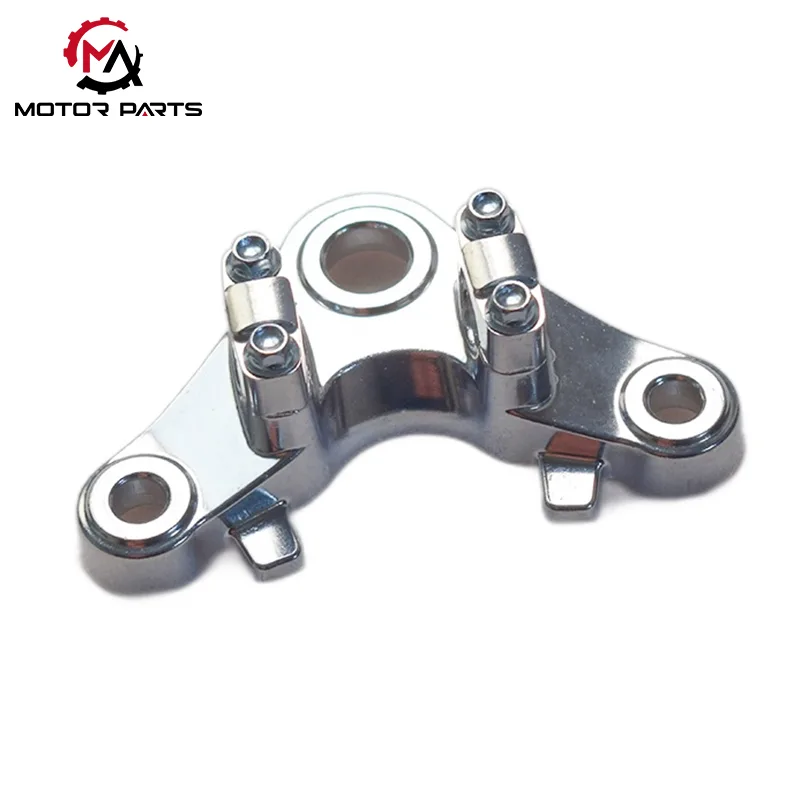

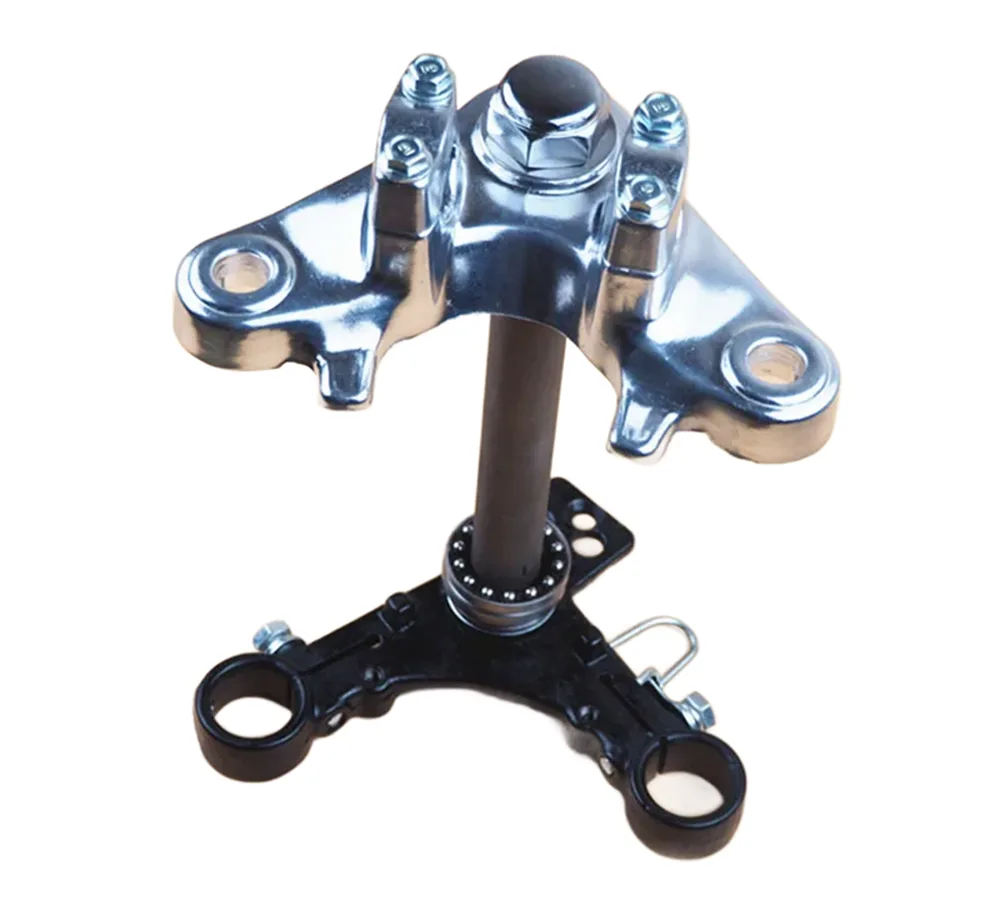

Piastra di collegamento superiore per moto Honda CG125

Max Trading è specializzata nella ricerca e sviluppo e nella fornitura di componenti strutturali per moto. La nostra piastra di collegamento superiore per moto Honda CG125, un componente principale portante e sterzo che collega la forcella CG125, gli ammortizzatori e il telaio, è stata sottoposta a ottimizzazione ingegneristica in quattro dimensioni: meccanica strutturale, lavorazione dei materiali, compatibilità di installazione e durata a lungo termine. Questa piastra di collegamento superiore presenta una forma a boomerang standard del settore e una disposizione triangolare dei fori a tre punti, combinata con un design a spessore suddiviso in zone, nervature di rinforzo integrate e una cavità a forma di arco per ridurre il peso. Raggiunge sia un'elevata resistenza che una costruzione leggera. Numerosi trattamenti anticorrosione, tra cui elettroforesi, verniciatura a polvere e zincatura, ne garantiscono l'adattabilità a lungo termine agli ambienti piovosi, fangosi e accidentati.

La piastra di collegamento superiore per moto Honda CG125 è compatibile con diametri del tubo sella centrale di 22–28 mm, distanza tra i fori dell'ammortizzatore di 130–150 mm e bulloni universali M10/M12. Gli utenti ordinari possono facilmente smontarlo e sostituirlo utilizzando strumenti standard. Fornisce una manovrabilità stabile a bassa velocità per prevenire lo slittamento delle mani e migliora anche la stabilità del manubrio alle alte velocità, soddisfacendo sia le caratteristiche adatte ai principianti che le esigenze di stabilità del veicolo dei ciclisti esperti.

Progettazione strutturale e analisi delle sollecitazioni: una spiegazione dettagliata

I. Progettazione generale del layout strutturale

Nel sistema front-end della motocicletta CG125, la piastra di collegamento superiore è il componente portante principale che collega la forcella anteriore, l'ammortizzatore e il telaio. La piastra di collegamento superiore per motocicletta Honda CG125 adotta il design strutturale standard del settore "a forma di boomerang", ottenendo una distribuzione stabile del carico e un controllo preciso dello sterzo attraverso il posizionamento dei fori progettato scientificamente.

Disposizione del foro a tre punti

Foro centrale: foro di montaggio del tubo sterzo della forcella anteriore, circa 25 mm di diametro

Fori sinistro e destro: Fori di fissaggio dell'ammortizzatore anteriore, distanza laterale 130–150 mm

Caratteristiche della struttura di sollecitazione

Tre punti formano una struttura triangolare stabile

La forza dello sterzo e la forza d'impatto dell'ammortizzatore vengono trasmesse uniformemente al telaio

Riduce efficacemente la concentrazione localizzata delle sollecitazioni e migliora la stabilità strutturale complessiva

Questa struttura è particolarmente adatta per motociclette da pendolare come la CG125, mantenendo una manovrabilità stabile su strade urbane e condizioni stradali complesse.

II. Progettazione dello spessore della piastra e dell'ottimizzazione meccanica

Per bilanciare i requisiti di resistenza e leggerezza, la piastra di collegamento superiore utilizza un design strutturale differenziato in diverse aree:

Area portante centrale ispessita

Spessore dell'area centrale: 8–12 mm

Sopporta lo sterzo principale e i carichi verticali

Area del bordo assottigliata

Spessore del bordo controllato a 5–8 mm

Riduce il peso complessivo mantenendo la rigidità

Questo design a spessore ripartito garantisce che la struttura mantenga una buona resistenza alla fatica anche in caso di utilizzo ad alta intensità.

III. Design strutturale leggero e rinforzato

Sulla struttura inferiore della piastra di collegamento superiore per moto Honda CG125, le prestazioni sono ulteriormente migliorate attraverso l'ottimizzazione geometrica:

Nervature di rinforzo integrate

Migliora la resistenza alla flessione e alla torsione

Migliora la resistenza complessiva agli urti

Cavità di riduzione del peso a forma di arco

Riduzione del peso nelle aree portanti non critiche

Peso complessivo ridotto di circa il 30% rispetto ad una struttura puramente solida

Riduce il rischio di frattura e migliora l'affidabilità a lungo termine

Materiali e processo di produzione

1. Opzioni di selezione dei materiali tradizionali

Nelle motociclette della serie CG125, la piastra di collegamento superiore utilizza varie soluzioni di materiali maturi in diversi mercati e versioni per bilanciare i requisiti di costo, resistenza e durata.

Lamiera d'acciaio laminata a freddo (soluzione mainstream)

I primi pezzi originali Honda, così come i marchi nazionali come Zongshen e Lifan, utilizzavano comunemente processi di stampaggio e formatura di lastre di acciaio laminate a freddo.

Costo controllabile, adatto alla produzione di massa

Forte resistenza alla deformazione plastica, adatto a sopportare carichi longitudinali

Molto adatto per l'uso a lungo termine e ad alta frequenza nelle motociclette da pendolare

Lega di alluminio ADC12 (soluzione leggera)

Alcune versioni di esportazione (come i modelli di emissioni Euro III di fabbricazione brasiliana) utilizzano la lega di alluminio ADC12, formata tramite pressofusione:

Peso complessivo ridotto di circa il 25%

Migliora efficacemente la flessibilità dello sterzo dopo gli aggiornamenti della forcella anteriore

Più adatto per modelli modificati o di fascia alta che danno priorità alle prestazioni di manovrabilità

2. Trattamento superficiale e processo anticorrosivo

Per diversi ambienti operativi, la piastra di collegamento superiore presenta molteplici design di protezione della superficie:

Rivestimento elettroforetico + rivestimento a polvere nera (doppia protezione)

Soluzione comune per i modelli domestici

La densa struttura del rivestimento isola efficacemente dalla pioggia, dal fango e dall'erosione della sabbia

Presenta un'eccellente resistenza alla corrosione in ambienti umidi, piovosi e polverosi nelle regioni meridionali

Processo di zincatura (soluzione migliorata in fabbrica originale)

Le piastre di collegamento originali Honda incorporano il trattamento di zincatura su questa base

Superato rigorosi test in nebbia salina, con resistenza alla corrosione superiore a 500 ore

Ritarda significativamente l'invecchiamento del metallo anche in caso di parcheggio esterno a lungo termine

adattamento delle funzioni

L'apertura centrale del riser copre la gamma di 22-28 mm ed è compatibile con diverse marche di riser della forcella anteriore (come riser originali da 25 mm e riser modificati da 28 mm di spessore); Il foro di installazione ha un diametro di 10-12 mm ed è compatibile con bulloni universali M10/M12, facilitando la sostituzione delle parti durante la manutenzione e riducendo i costi di manutenzione per gli utenti.

La lunghezza del montante è progettata con specifiche di precisione di 80-110 mm, formando un abbinamento perfetto con l'angolo di inclinazione in avanti di circa 26° della piastra di collegamento superiore per moto Honda CG125. Attraverso rigorosi calcoli ingegneristici, si ottiene un bilanciamento preciso della coppia di ritorno dello sterzo. Questo design evita efficacemente il fenomeno del "colpire le mani" quando ci si muove a bassa velocità e il pericolo nascosto delle "maniglie fluttuanti" quando si guida ad alta velocità. Può fornire un'esperienza di guida amichevole per i principianti e soddisfare i severi requisiti dei conducenti esperti per la stabilità del veicolo.

La tavola non ha una struttura superficiale curva complessa, con una superficie piana e spazio riservato per l'utilizzo della chiave inglese. Con la disposizione dei fori standardizzata, gli utenti ordinari possono completare lo smontaggio e la sostituzione tramite strumenti a bussola senza la necessità di attrezzature specializzate.

Parametro del prodotto:

Layout del mercato di Max Trading e servizio clienti

1. Strategia di coltivazione approfondita per i mercati principali

Formare un modello di mercato di “crescita bipolare e copertura globale”:

Principali mercati in crescita: Sud-Est asiatico (Vietnam, Indonesia) con un tasso di crescita annuo degli ordini superiore al 40%, concentrandosi sugli accessori per veicoli pendolari CG125, facendo affidamento sulle basi estere dei produttori di veicoli locali per raggiungere la collaborazione della catena di fornitura; Il mercato sudamericano si concentra sui componenti per motociclette fuoristrada, con un aumento del volume degli ordini del 25% su base annua nel 2024; Il mercato europeo ha superato le barriere della certificazione attraverso aggiornamenti tecnologici dei prodotti in fibra di carbonio, con particolare attenzione allo sviluppo di clienti per la modifica di motociclette sportive. L’obiettivo è aumentare la percentuale di prodotti di fascia alta al 25% entro il 2025.

2.Rapporto con il cliente e servizi a valore aggiunto

Sistema di servizio graduale: per i clienti OEM, un team tecnico professionale è di stanza in fabbrica per intervenire e ottimizzare la compatibilità di assemblaggio della piastra di collegamento superiore e della forcella anteriore dall'estremità di progettazione, migliorando la compatibilità del prodotto e l'efficienza produttiva; Rivolgendoci ai clienti del mercato post-vendita, offriamo un servizio leader del settore di "garanzia ultra lunga di 3 anni + rifornimento rapido di 48 ore" per garantire una risposta efficiente alla sostituzione delle parti. Per i partner strategici a lungo termine, produrre regolarmente report approfonditi di analisi di mercato, che coprano dati fondamentali come le tendenze del mercato nelle regioni target (come un tasso di crescita annuo del 37% per le schede di collegamento dedicate alle motociclette elettriche), il confronto dei parametri tecnici della concorrenza e le fluttuazioni nei costi della catena di fornitura, fornendo ai clienti un'accurata base decisionale per formulare strategie di approvvigionamento.
