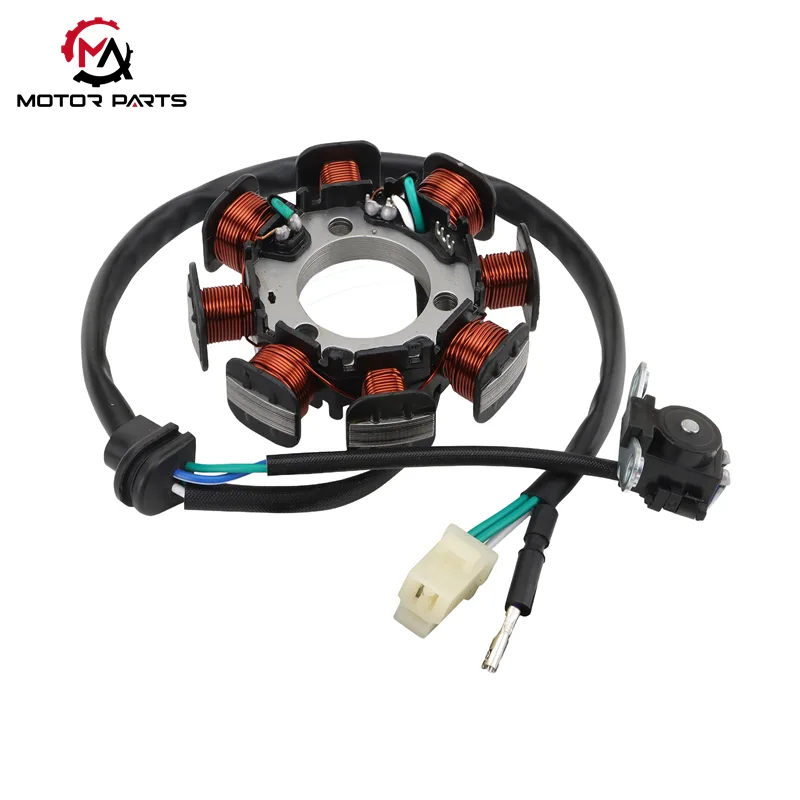

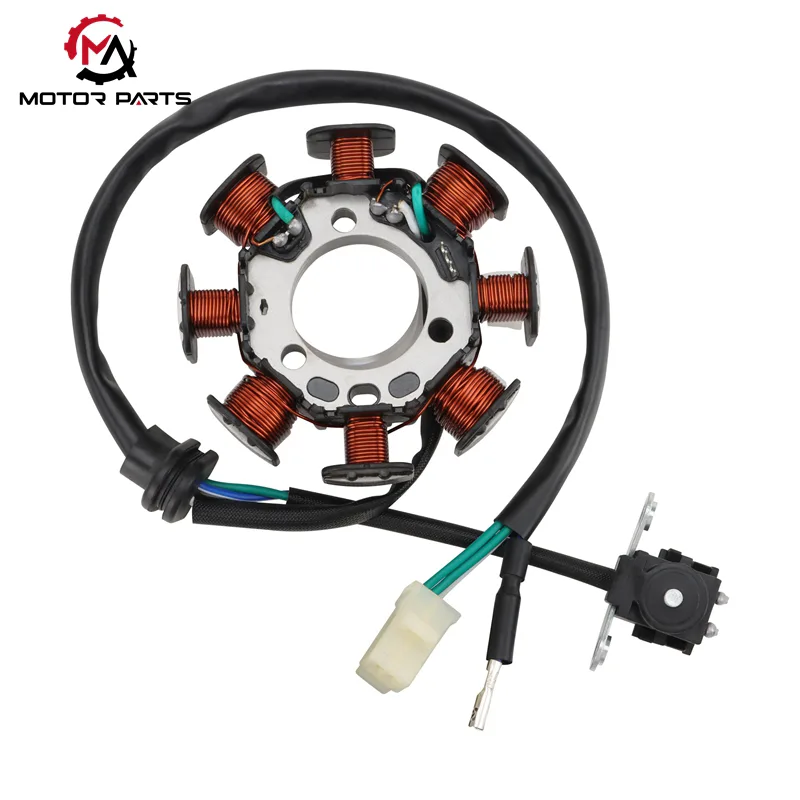

Bobina magnetica per moto CRF150F

La bobina magnetica per moto CRF150F è una classica motocicletta fuoristrada entry-level e la sua bobina magnetica monofase a 8 poli funge da nucleo del sistema di alimentazione del veicolo. Prodotto da Max Trading, questo componente di precisione non è solo la fonte di energia per l'intero sistema elettrico della moto, ma anche una garanzia fondamentale per il funzionamento stabile del veicolo in condizioni fuoristrada difficili. È progettato per soddisfare le elevate esigenze di durata e prestazioni degli appassionati di fuoristrada, con affidabili proprietà impermeabili, antipolvere e resistenti all'usura.

1. Composizione della struttura

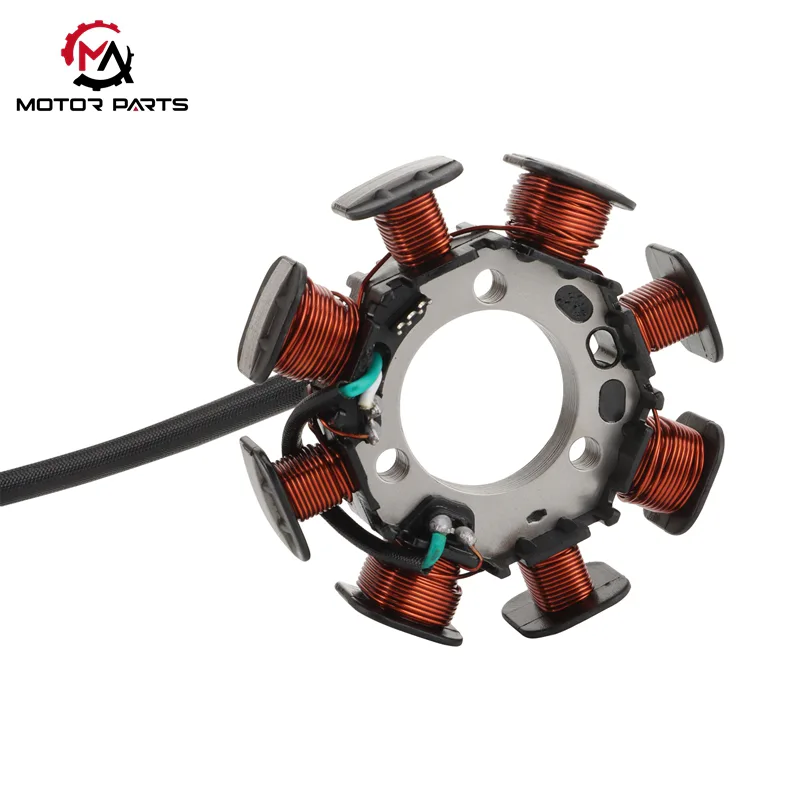

La bobina magnetica è composta da tre moduli principali: gruppo bobina statore, componente magnetico in acciaio del rotore e modulo terminale, ciascuno con una rigorosa selezione dei materiali e un design strutturale.

2. Principio di funzionamento

Il funzionamento della bobina magnetica per moto CRF150F si basa sulla legge di Faraday sull'induzione elettromagnetica. Quando il motore è in funzione, l'albero motore fa ruotare il magnete del rotore ad alta velocità, formando un campo magnetico alternato dinamico. Il gruppo bobina dello statore taglia le linee del campo magnetico per generare corrente alternata, che viene poi distribuita ai sistemi di accensione, ricarica e temporizzazione per realizzare il lavoro coordinato dei componenti elettrici della motocicletta.

2.1 Principio di funzionamento del sistema di accensione

Principio di aumento della tensione: la bobina di accensione funge da trasformatore elevatore. Utilizza il rapporto spire della bobina primaria (solitamente ≥ 1:100) per indurre l'uscita CA a bassa tensione del magnete in una corrente istantanea ad alta tensione di oltre 20.000 V.

Processo di controllo dell'accensione: la corrente ad alta tensione viene trasmessa all'accenditore CDI (accensione a scarica di condensatore), dove viene immagazzinata dal condensatore di accumulo dell'energia e quindi attivata per il rilascio.

Garanzia di combustione: l'accenditore controlla accuratamente la candela per generare forti scintille di accensione alla fine della corsa di compressione del motore, garantendo la completa combustione della miscela di carburante e fornendo potenza sufficiente per la motocicletta.

2.2 Principio di funzionamento del sistema di ricarica e alimentazione

Conversione CA/CC: la forma d'onda CA emessa dalla bobina di carica è complessa e deve essere convertita in corrente continua attraverso un raddrizzatore regolatore. I moderni raddrizzatori adottano circuiti raddrizzatori a ponte a onda intera, combinati con condensatori di filtro e circuiti di livellamento.

Uscita di tensione stabile: la corrente continua pulsante convertita è ottimizzata in un'uscita stabile da 12 V, che può realizzare due funzioni principali:

Fornire ricarica a tensione costante e limitazione di corrente per pacchi batteria al piombo-acido/litio da 12 V;

Fornire alimentazione continua alle apparecchiature elettriche di bordo come fari (35 W-55 W), luci posteriori e retroilluminazione degli strumenti.

2.3 Principio di funzionamento del sistema di fasatura dell'accensione

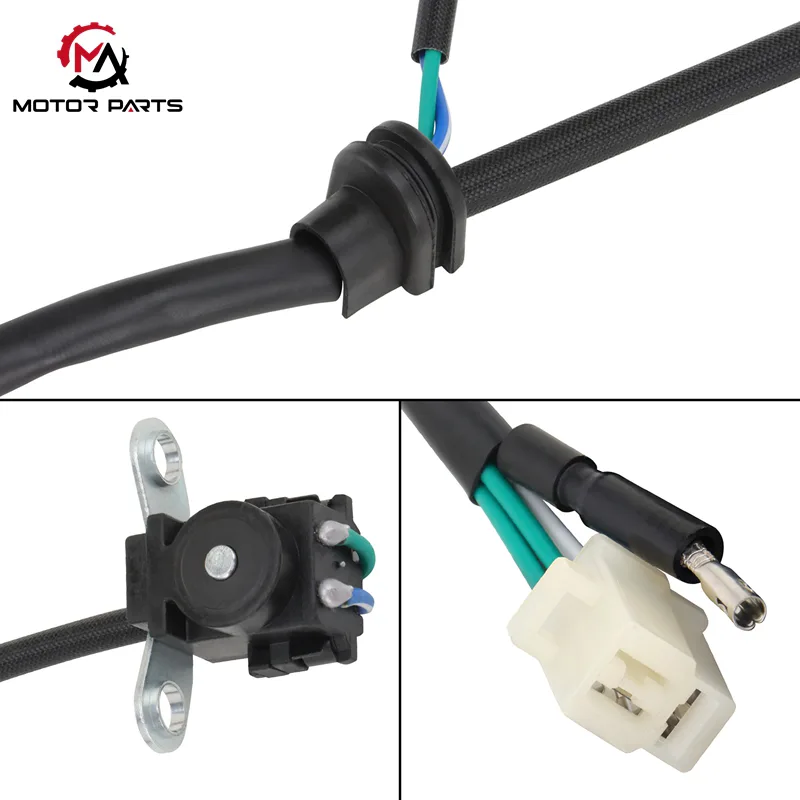

Raccolta del segnale: la bobina di trigger funge da "controllore del tempo" del magnete. Rileva le speciali sporgenze o fessure del rotore, convertendo la variazione del flusso magnetico in segnali elettrici (realizzati tramite sensori Hall o principi di induzione elettromagnetica).

Controllo della temporizzazione: dopo la modellazione della forma d'onda, il segnale elettrico controlla accuratamente la temporizzazione dell'attivazione dell'accenditore. Per il motore a quattro tempi CRF150F, il segnale di attivazione viene solitamente inviato quando l'angolo dell'albero motore è di 18°-22° prima che il pistone raggiunga il punto morto superiore (BTDC). Questa fasatura garantisce la corrispondenza ottimale tra energia di accensione e movimento del pistone, massimizzando l'efficienza del motore e la potenza erogata.

3. Vantaggi principali per gli scenari fuoristrada

Adattabilità agli ambienti difficili: grado di protezione IP65 impermeabile e antipolvere, cablaggio resistente all'olio e all'usura, può far fronte a condizioni fuoristrada fangose, polverose e accidentate.

Potenza di uscita stabile: il design del campo magnetico ad alta precisione e il sistema di regolazione del raddrizzatore garantiscono un'alimentazione stabile a 12 V, evitando guasti ai componenti elettrici causati da fluttuazioni di tensione.

Tempi di accensione precisi: la cooperazione tra la bobina di innesco e la struttura di posizionamento del rotore garantisce tempi di accensione precisi, migliorando l'efficienza della combustione del carburante e riducendo la perdita di potenza.

Questo design modulare integrato integra le tradizionali unità indipendenti di accensione, carica e attivazione condividendo il nucleo dello statore e il campo magnetico del rotore. Rispetto alla struttura divisa, riduce oltre il 30% delle linee di collegamento, riducendo significativamente la probabilità di guasti causati da linee allentate o umide in ambienti accidentati fuoristrada. Allo stesso tempo, migliora l'efficienza della generazione di energia del 15% -20%, fornendo garanzia di potenza per un funzionamento affidabile in condizioni stradali estreme.

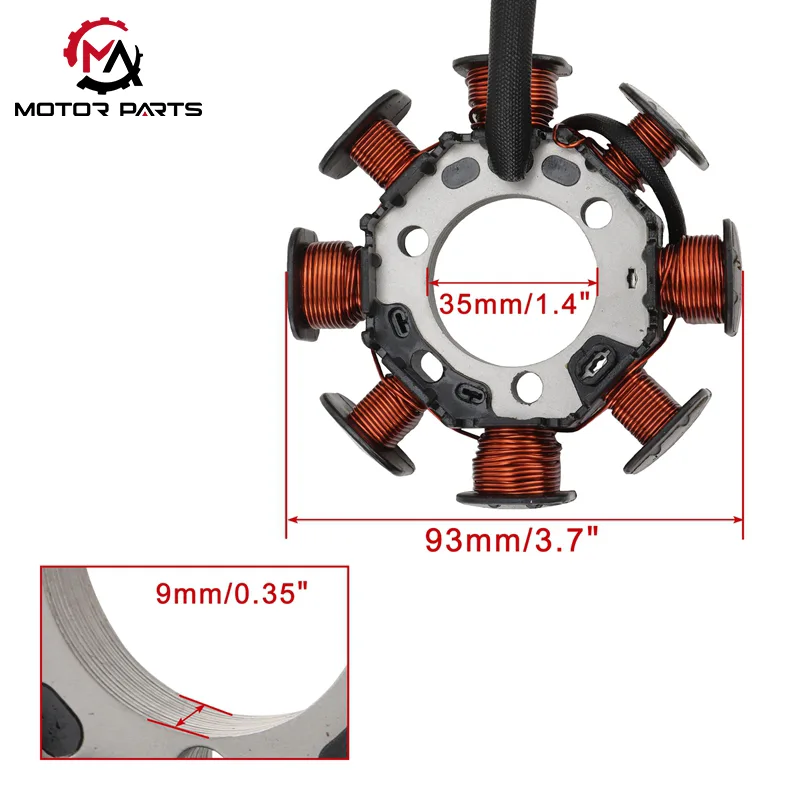

Parametro del prodotto:

Max Trading è sempre stato al passo con i tempi

Seguendo la tendenza dell'elettrificazione e dell'intelligenza motociclistica, la bobina magnetica per moto CRF150F di Max Trading ha raggiunto l'innovazione tecnologica: alcuni modelli sono dotati di chip di controllo intelligente della stabilità della tensione e moduli di avviso di guasto. Attraverso sistemi di monitoraggio dinamico in tempo reale, catturano accuratamente condizioni di lavoro anomale come sovraccarico e surriscaldamento della bobina, attivano meccanismi di protezione attiva in millisecondi, isolano efficacemente la conduzione dei guasti e proteggono in modo completo la sicurezza dell'impianto elettrico del veicolo. Nel frattempo, con un design di compatibilità eccezionale, si adatta perfettamente al sistema di iniezione elettronica del carburante (EFI) e al cruscotto intelligente delle motociclette, fornendo soluzioni di alimentazione costanti e affidabili per veicoli a nuova energia e motociclette intelligenti di fascia alta, diventando il componente preferito per l'aggiornamento intelligente nel settore.
