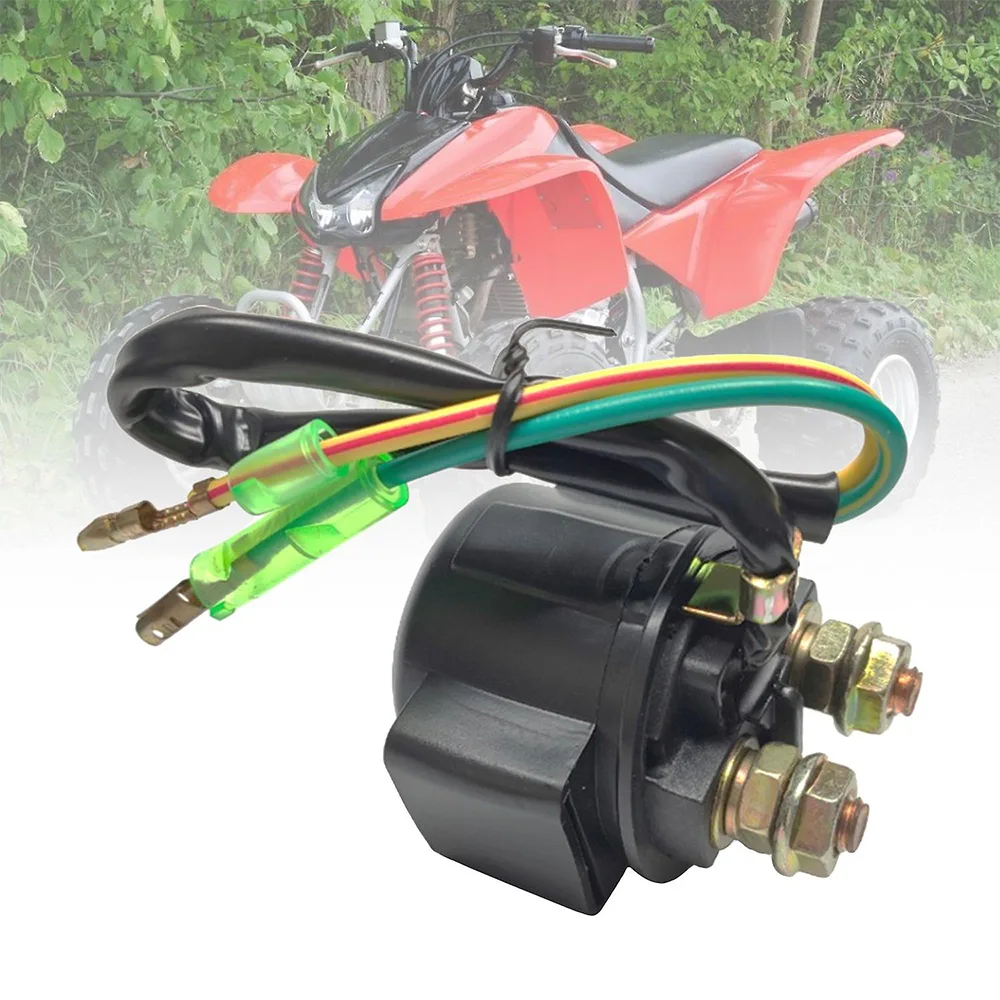

In qualità di fornitore di relè di avviamento per moto, il relè di avviamento per moto GY6-125 di Max Trading è un "hub di conversione di corrente" fondamentale nel sistema di avviamento del motore, sviluppato appositamente per le caratteristiche dei sistemi elettrici a 12 V e del motorino di avviamento per moto GY6 125. Utilizzando il principio dell'induzione elettromagnetica, risolve il problema di adattamento tra l'interruttore a bassa corrente da 5 A e il motore ad alta corrente da 50-100 A nel circuito di avviamento.
Nel sistema di avviamento della motocicletta GY6 125, il relè di avviamento funziona come un hub chiave, gestendo i compiti principali di trasmissione e controllo della potenza. Ecco come funziona
Quando la chiave dell'auto viene girata in posizione "ON" e viene premuto il pulsante di avvio, la bobina interna del relè di avviamento moto GY6-125 viene eccitata, generando attrazione elettromagnetica che chiude i contatti. Ciò consente all'alta tensione e corrente della batteria di fluire attraverso il relè e alimentare il motorino di avviamento.
Il motorino di avviamento, ora alimentato dall'elevata corrente, inizia a funzionare, azionando l'albero motore e gira in sincronia con il magnete. Questo processo funziona insieme al sistema di accensione per completare il ciclo di avviamento del motore.
Una volta rilasciato il pulsante di avvio, l'alimentazione di corrente alla bobina del relè viene interrotta. La forza elettromagnetica scompare e i contatti si separano rapidamente con l'aiuto della molla di ripristino. Questa azione interrompe tempestivamente l'alimentazione al motorino di avviamento, evitando il funzionamento continuo al minimo.
A questo punto l'ingranaggio di avviamento si disinnesta dal volano grazie all'elasticità della molla, evitando di fatto danni meccanici causati dal prolungato funzionamento al minimo del motorino di avviamento.
Controllo della corrente elettromagnetica: gestisce in modo efficiente la transizione da correnti piccole (sotto i 5 A) a correnti grandi (50-100 A), proteggendo i componenti sensibili come l'interruttore di accensione.
Trasmissione di potenza affidabile: garantisce un'alimentazione stabile al motorino di avviamento, consentendo ogni volta un avviamento regolare del motore.
Funzione di interruzione rapida: il relè di avviamento per moto GY6-125 presenta un rapido disinnesto dei contatti una volta rilasciato il pulsante di avvio, prevenendo sforzi inutili sul motore e garantendo la longevità del sistema.
Design durevole: progettato per resistere alle elevate esigenze di corrente del sistema di avviamento, garantendo prestazioni costanti e affidabili in varie condizioni operative.

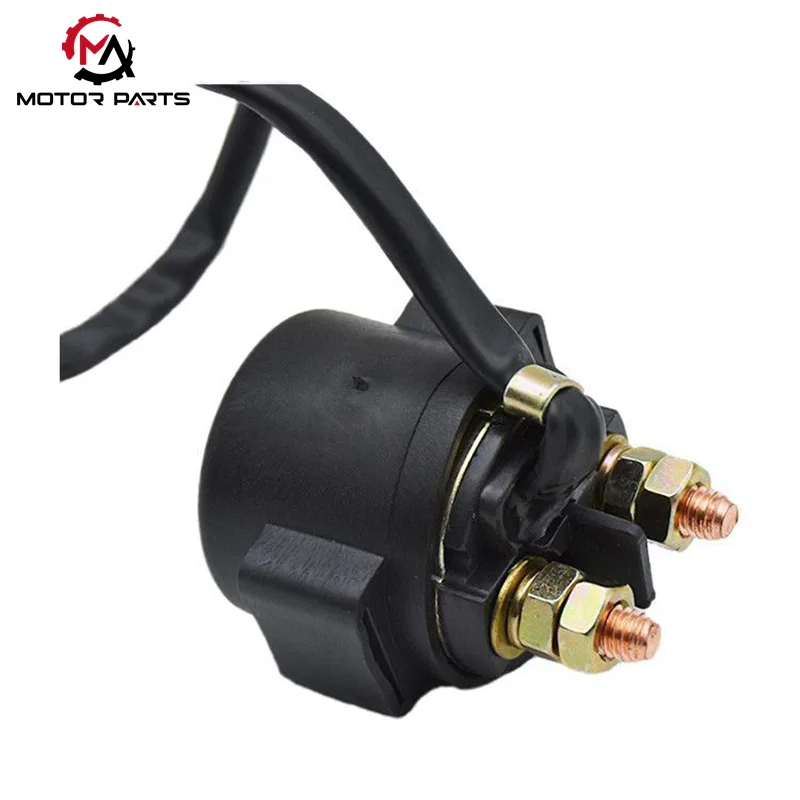

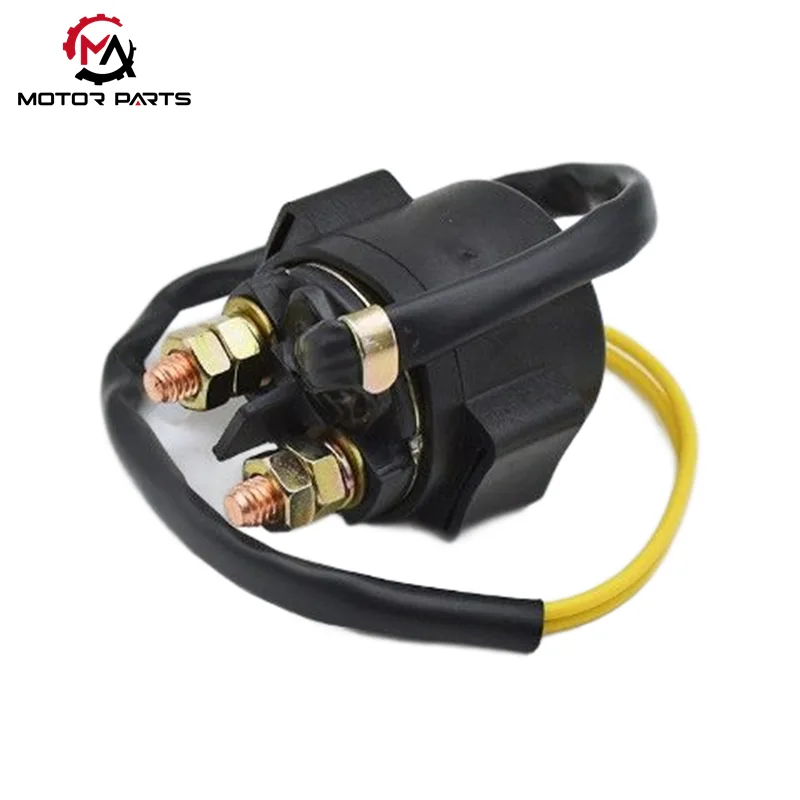

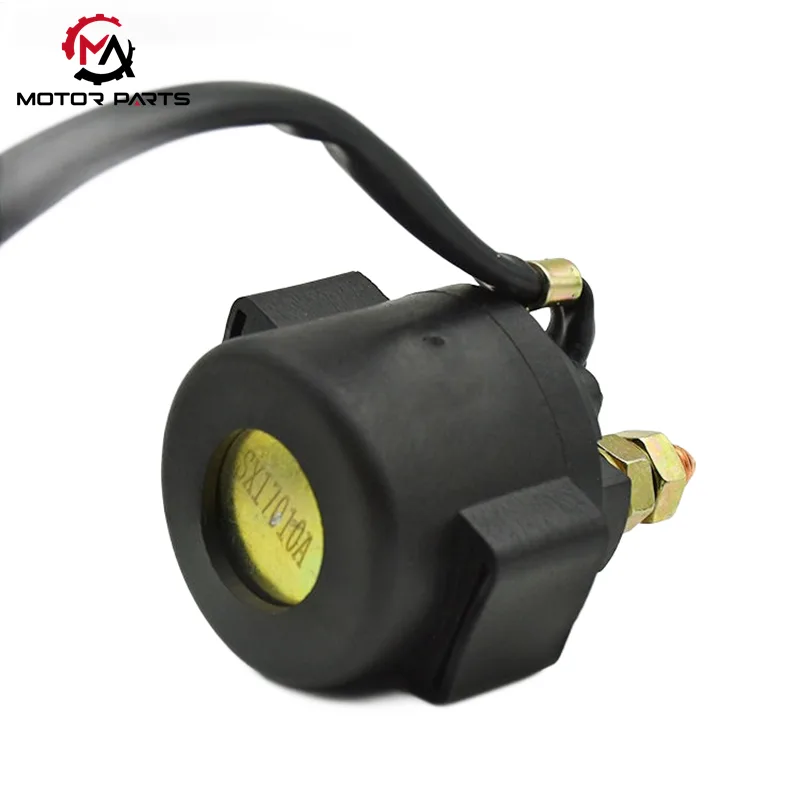

Componenti principali: gruppo di contatti in rame viola (con conduttività migliore rispetto all'ottone normale), bobina avvolta con filo smaltato da 0,3 mm, base in alluminio pressofuso (migliorata dissipazione del calore), guscio in plastica ABS ignifuga, livello di impermeabilità fino a IPX4, adatto per ambienti umidi sul fondo degli scooter.

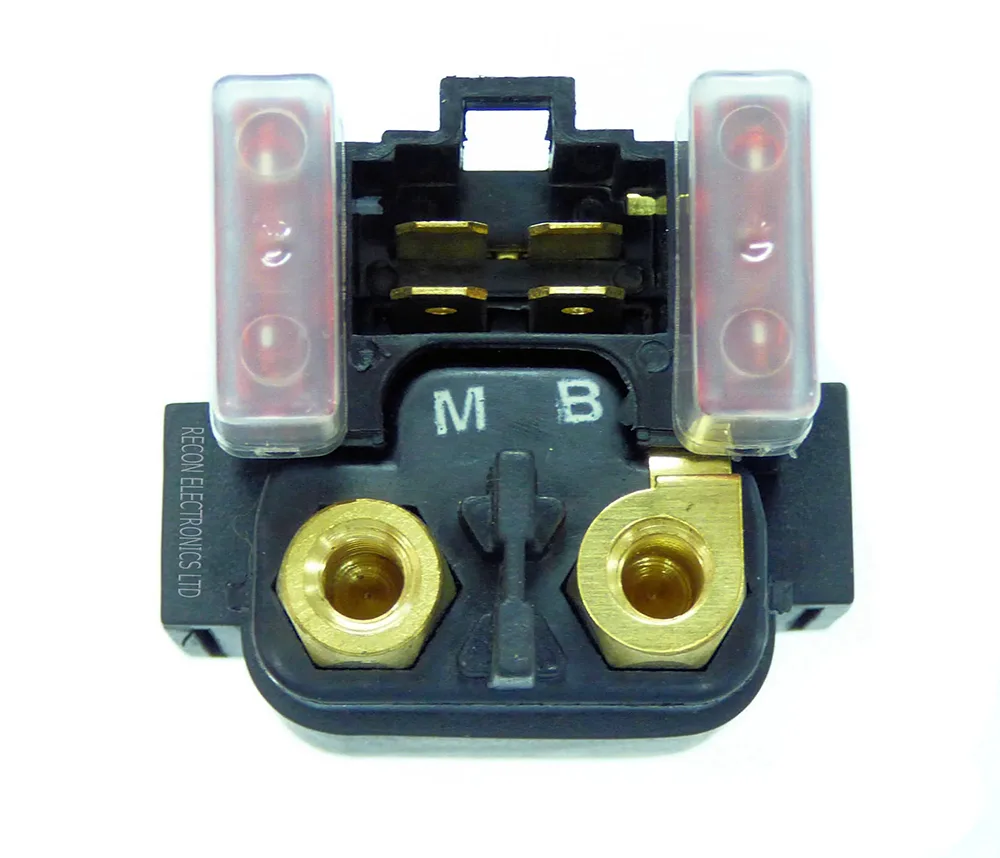

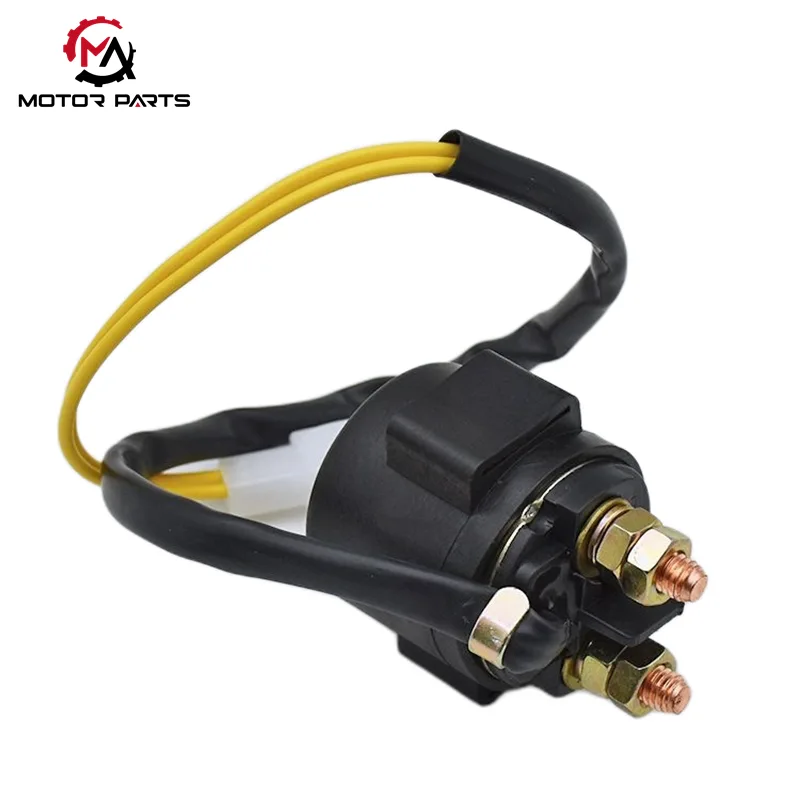

Caratteristiche dell'interfaccia: design plug-in a 4 pin, separato in due circuiti: circuito di controllo (2 fili sottili, collegati all'interruttore di accensione e al pulsante di avvio) e circuito principale (2 fili spessi, collegati alla batteria e al motorino di avviamento). Il plug-in è contrassegnato come "B" (terminale positivo della batteria), "M" (motore), "S" (segnale di avvio), "E" (massa) per evitare collegamenti errati.
|
Relè avviamento moto GY6-125 |
Valore |
|
Tensione di lavoro nominale |
CC 12 V |
|
Resistenza della bobina |
15-25Ω |
|
Corrente nominale del contatto |
CC 100 A（30 s） |
|
Tensione di ingresso |
≥15000 cicli on-off |
|
Durata |
4 righe |
|
Misurare |
35×30×25mm |
Max Trading è ben consapevole dell'importanza degli accessori del sistema di accensione per la sicurezza della moto e ha istituito un sistema di controllo della qualità dell'intera catena, dalle materie prime ai prodotti finiti, per garantire l'affidabilità di ogni prodotto con standard professionali.
Selezione rigorosa delle materie prime: il chip principale proviene da un marchio di fama internazionale, il telaio della bobina di accensione è realizzato in materiale PA66 resistente alle alte temperature e l'interfaccia del cablaggio è realizzata con nucleo in rame stagnato per eliminare i rischi di qualità dalla fonte;

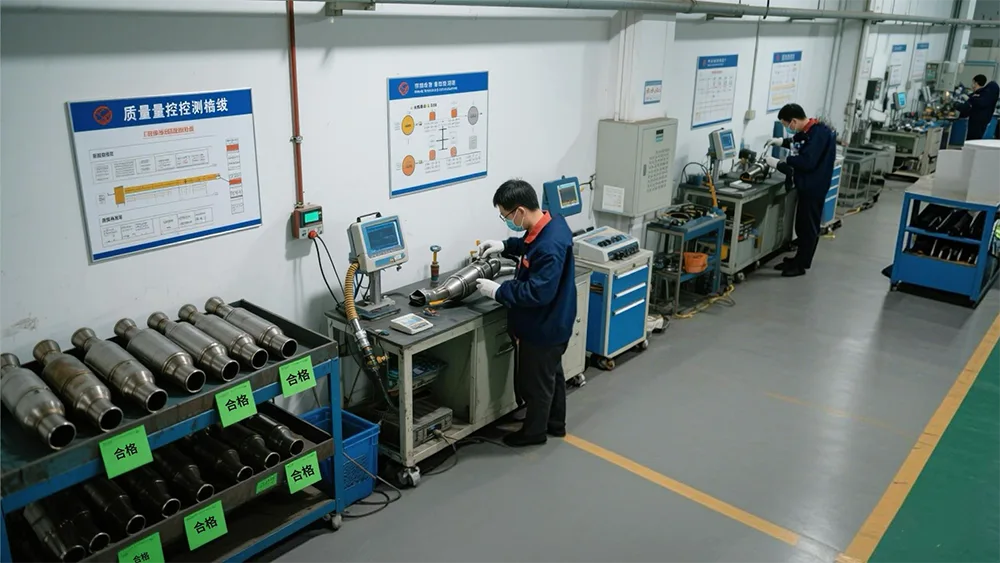

Controllo del processo di produzione: introduzione di linee di produzione automatizzate per ottenere un controllo preciso dei processi chiave come la saldatura e l'imballaggio. Ogni dispositivo è sottoposto a test di invecchiamento ad alta temperatura a 120 ℃, test di vibrazione 100.000 e test di resistenza alla polvere e all'impermeabilità IP65 per garantire un funzionamento stabile in ambienti estremi, con un tasso di guasto controllato inferiore allo 0,2%;
Certificazione di conformità completa: tutti i tipi di prodotti hanno superato la certificazione del sistema di gestione della qualità ISO9001, la certificazione di sicurezza CE UE, i modelli di fascia alta sono conformi agli standard sulle emissioni EPA nordamericani, i giunti di saldatura utilizzano tecnologia senza piombo, soddisfano i requisiti normativi in diverse regioni del mondo e forniscono una garanzia di conformità professionale per le attività di commercio estero;
Impegno di garanzia: confidando nella qualità del prodotto, forniamo servizi di garanzia da 1-3 anni leader del settore, superando di gran lunga il livello medio dei nostri concorrenti. Il nostro team post-vendita professionale è pronto a rispondere ai problemi di qualità in qualsiasi momento, consentendo ai clienti di collaborare in tutta tranquillità.
A1: Il relè funge da "hub di conversione corrente" nel sistema di avviamento della motocicletta GY6-125. Gestisce in modo efficiente la transizione da correnti piccole a grandi, proteggendo i componenti sensibili come l'interruttore di accensione e fornendo allo stesso tempo potenza sufficiente al motorino di avviamento per un avviamento regolare del motore.
R2: Il relè è progettato per garantire durabilità e longevità, con una durata massima di 15.000 cicli on-off. I suoi componenti di alta qualità, incluso il gruppo di contatti in rame viola, garantiscono prestazioni stabili e affidabili per tutta la sua vita.
R3: Sebbene il relè di avviamento GY6-125 sia progettato specificamente per la motocicletta GY6 125, può essere adattato ad altre motociclette o sistemi di alimentazione a 12 V con requisiti simili. È fondamentale garantire che le specifiche di corrente e tensione corrispondano.
A4: Il relè utilizza l'attrazione elettromagnetica per gestire la transizione tra corrente piccola (sotto 5 A) e corrente grande (50-100 A). Ciò previene danni a componenti sensibili come l'interruttore di accensione garantendo al tempo stesso che il motorino di avviamento riceva corrente sufficiente per un avviamento regolare del motore.
R5: Il relè è stato sottoposto a test approfonditi, tra cui invecchiamento ad alta temperatura a 120 ℃, 100.000 cicli di vibrazione e test IP65 contro la polvere e l'impermeabilità. Ciò garantisce prestazioni affidabili in condizioni e ambienti estremi.
R6: Sì, Max Trading fornisce una garanzia leader del settore di 1-3 anni su tutti i prodotti, incluso il relè di avviamento GY6-125. Ciò ti dà la tranquillità di sapere che eventuali problemi di qualità verranno risolti tempestivamente dal nostro team post-vendita professionale.
A7: Il relè ha un design plug-in a 4 pin con terminali chiaramente contrassegnati: "B" (positivo della batteria), "M" (motore), "S" (segnale di avvio) e "E" (terra). Seguire lo schema elettrico fornito per collegare il relè all'interruttore di accensione, al pulsante di avviamento, alla batteria e al motorino di avviamento.
